Клапан аварийный АК-500

Назначение изделия

Клапан аварийный АК-500 (далее по тексту – клапан) предназначен для аварийного сброса внутреннего избыточного давления в вертикальных цилиндрических резервуарах с нефтью или нефтепродуктами объемом 1000-50000 м 3 с рабочим избыточным давлением не более 2,0 кПа и рабочим вакуумом не более 0,25 кПа, возникающего в результате интенсивного нагревания газового пространства от пожара соседних резервуаров, кипения продукта внутри резервуара или его взрыва. Установка аварийного клапана на резервуаре исключает разрушение резервуара, узла соединения стенки с днищем и обеспечивает сохранение продукта от выброса в окружающую среду. Аварийный клапан устанавливается в дополнение к клапанам дыхательным. Рабочие среды – смеси газов и паров нефти и нефтепродуктов в пределах взрывоопасной зоны 1 по ГОСТ 51330.9, категория взрывоопасной смеси IIA по ГОСТ 51330.11, температурный класс среды Т3 по ГОСТ 51330.5; атмосферный воздух, тип атмосферы IV по ГОСТ 15150. Клапан предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом где средняя из ежегодных абсолютных максимумов температура воздуха равна или ниже плюс 40 °C, а средняя из ежегодных абсолютных минимумов температура воздуха равна или выше минус 40°C для У и минус 60°C для УХЛ, категория размещения 1 по ГОСТ 15150. Клапан может быть размещен в районах с ветровой нагрузкой до VII зоны включительно в соответствии с СНиП 2.01.07. Клапан предназначен для эксплуатации в районах с интенсивностью сейсмического воздействия до 10 баллов по шкале MSK-64.

Технические характеристики

Основные параметры и размеры клапана КА-500 (рисунок 1) должны соответствовать следующим значениям, приведенным в таблице 1

Клапан аварийный КА-500 является непримерзаемым в соответствии с ПБ 09-560-03. *Высота клапана указана в нормальном положении, высота при срабатывании не более 855 мм.

Устройство и принцип работы

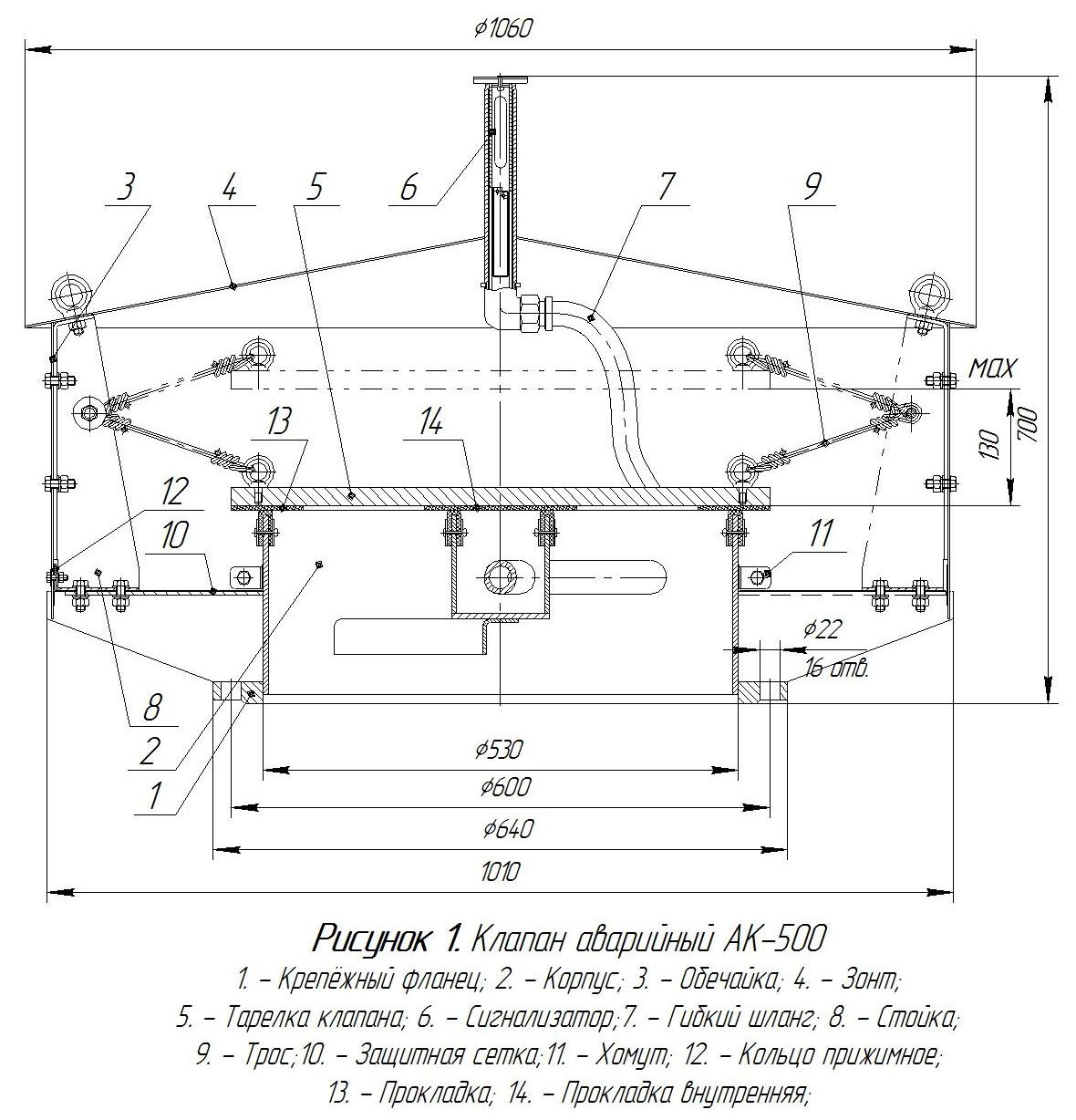

Клапан (см.рисунок 1) состоит из крепежного фланца (поз.1), корпуса (поз.2) на горловину которого опирается тарелка клапана (поз.5). Герметичное соединение «тарелка-горловина» предотвращает потери нефтепродуктов из резервуара в атмосферу при нормальном безаварийном режиме работы. К кронштейнам корпуса крепятся, с помощью болтов, стойки (поз.8). Так же на кронштейны в специальные пазы устанавливается обечайка (поз.3), которая в свою очередь также закрепляется с помощью болтов, к стойкам. Ограничение смещения тарелки клапана относительно горловины осуществляется с помощью тросов (поз.9). На контактирующие поверхности тарелки клапана и горловины основания установлены фторопластовые прокладки (по.13 и 14), препятствующие примерзанию сопрягаемых поверхностей. В верхней части клапана в трубке зонта (поз.4) установлен сигнализатор срабатывания (поз.6), сообщающийся с газовым пространством резервуара посредством гибкого шланга (поз.7). Для предотвращения попадания в рабочее пространство тарелки клапана мусора, насекомых, птиц и других животных установлена защитная сетка (поз.10). сетка закреплена на корпусе, с помощью хомута (поз.11), и обечайки, с помощью прижимного кольца (поз.12). Сетка устанавливается до монтажа стоек (поз.8), тарелки клапана (поз.5) и зонта (поз.4)

При возникновении аварийной ситуации т.е. повышения избыточного давления в резервуаре открывается тарелка клапана (поз.5) и происходит выпуск газа из резервуара в атмосферу. От избыточного давления, через шланг (поз.7) срабатывает сигнализатор (поз.6). После снижения избыточного давления ниже расчетного значения тарелка клапана возвращается в исходное положение. При этом сигнализатор остается в аварийном положении за счет специальных запирающих язычков.

Возврат сигнализатора (поз.6) в рабочее положение осуществляется путём складывания внутрь сигнализатора запирающих язычков и утапливание его внутрь трубки зонта (поз.4).

Комплектность

В комплект поставки изделия входят:

- Корпус с крепёжным фланцем и уплотнительными прокладками, 1 шт.;

- обечайка, 1 шт.;

- зонт, 1 шт.;

- тарелка клапана с уплотнительными прокладками, 1шт.;

- тросовые ограничители, 4шт;

- стойка, 4шт;

- сетка защитная, 1шт;

- хомут, 1 шт;

- кольцо прижимное, 1шт;

- сигнализатор в сборе, 1шт;

- шланг гибкий, 1шт;

- угольник 90, 2шт;

- рым-болт М10, 4шт;

- рым-болт М8, 4шт;

- болт М12, 4шт;

- болт М10, 18шт;

- болт М6, 12шт;

- гайка М10, 22шт;

- гайка М6, 12шт;

- шайба 10Л ГОСТ 6402-70, 18 шт;

- шайба 6Л ГОСТ 6402-70, 12 шт;

- шайба 10 ГОСТ 11371-78, 36 шт.;

- шайба 6 ГОСТ 11371-78, 24 шт.;

- руководство по эксплуатации (паспорт) АК-500 - 1 экз.;
