МЕМБРАННОЕ ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО - 200 (МПУ- 200)

Назначение изделия

Мембранные предохранительные устройства МПУ-150/ 200/ 250/ 300 ТУ 4854-005-26834151-2016 , в дальнейшем изделия, предназначены для систем подслойного тушения пожаров в резервуарах с нефтью и способны решать следующие задачи:

герметизация внешних пенопроводов от пенопроводов, соединяющихся с ре- зервуаром с нефтью или нефтепродуктами;

гарантированное удержание периодически меняющегося давления столба нефти или нефтепродуктов со стороны резервуара; прорыв разрывной диафрагмы и открытие проходного сечения пенопровода при превышении давления пены со стороны пеногенератора над давлением столба нефти или нефтепродуктов в резервуаре.

Климатическое исполнение и категория размещения изделий - У1 по ГОСТ 15150-69.


Технические характеристики

Комплектность

Устройство и принцип работы

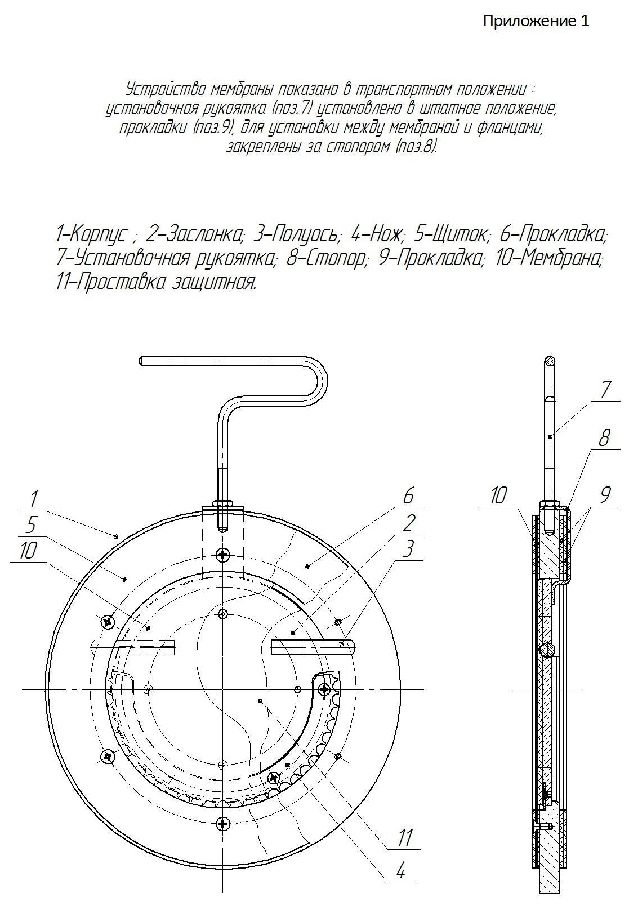

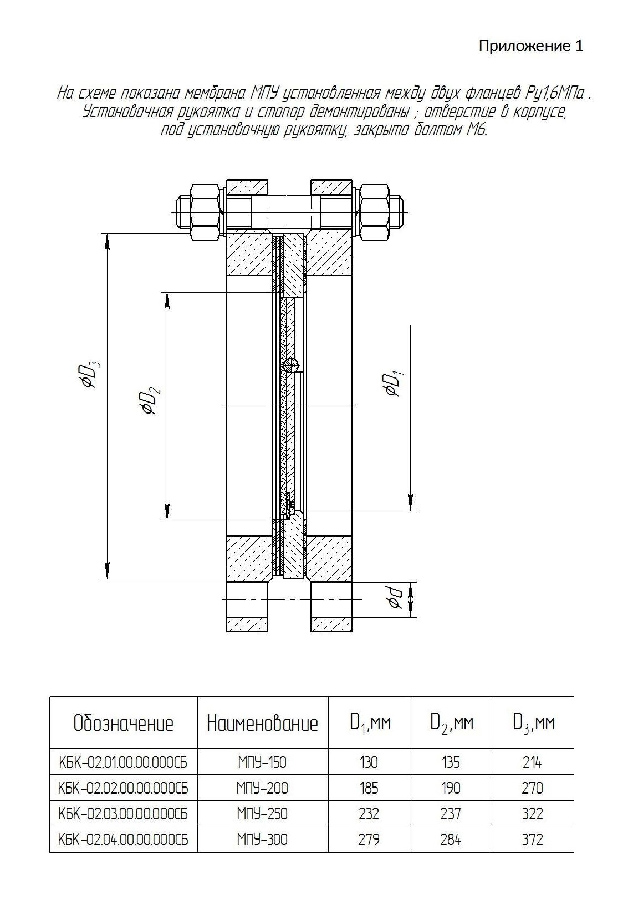

Изделия состоят из следующих основных частей ( см.прилож.1 ): корпуса поз.1; заслонки поз.2 с полуосями поз.3; проставки защитной поз.11; разрывной мембраны поз.10; уплотнительных прокладок поз.6 и поз.9; щитка прижимного поз.5; ножа поз.4.

Изделия, установленные в системы подслойного тушения пожаров, обес- печивают, за счет жесткой стальной заслонки поз.2 и эластичной разрывной мембраны поз.10, герметизацию внешних пенопроводов от пенопроводов, установленных в резервуаре с нефтью. Проставка защитная поз.11 предохраняет разрывную диафрагму поз.10 от механических повреждений со стороны заслонки поз.2, при воздействии на них периодически меняющегося давления столба нефти в резервуаре.

В случае возникновения пожара в резервуаре и срабатывании системы подслойного тушения пожаров, пена, подающаяся от пеногенератора, воздействует на заслонку поз.2, и выталкивает ее из гнезда корпуса поз.1. При достижения превышения давления пены над давлением столба нефти на 0,02 МПа, мембрана поз.10 разрывается и открывает проходное сечение пенопровода. При этом полуоси поз.3 удерживают заслонку поз.2 в центральной части сечения трубы пенопровода.

После срабатывания системы подслойного пожаротушения мембранные предохранительные устройства эксплуатации не подлежат и заменяются новыми мембранами, произведёнными на заводе изготовителе изделия.

Замена мембран не требует направления изделия на завод изготовитель и производится путём разборки/сборки изделия в сухом, закрытом, вентилируемом помещении при температуре окружающего воздуха от + 5 до 40 °С и относительной влажности до 80% при отсутствии в окружающей среде агрессивных примесей. Все работы по замене мембраны должны проводиться специально обученным персоналом, изучившим конструкцию изделия и требования настоящего руководства по эксплуатации.
