Назначение изделия
Приемо-раздаточные устройства (ПРУ) резервуаров типа РВС 500-50000 предназначено для увеличения полезной емкости резервуаров за счет уменьшения уровня минимального взлива Так же ПРУ служит для уменьшения интенсивности накопления парафинистых отложений и образования донных отложений при закачке/откачке нефти (нефтепродуктов). Эксплуатация ПРУ способствует увеличению срока службы I-го пояса и днища резервуаров за счет снижения зоны коррозионной активности донного остатка.
Устанавливаются ПРУ в действующие или вновь строящиеся резервуары взамен "хлопушек".
Технические данные

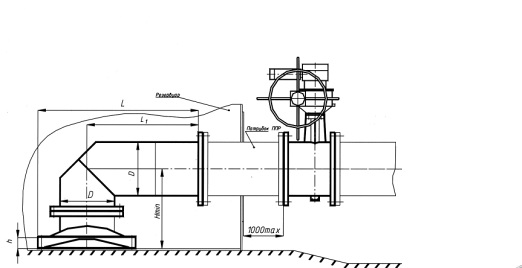

Основные параметры и размеры устройства (см. Приложение 1) должны соответствовать следующим значениям, указанным в таблице 1:
|
Наименование параметров |
ПРУ- 150 |
ПРУ- 200 |
ПРУ- 250 |
ПРУ- 300 |
ПРУ- 400 |
ПРУ- 500 |
ПРУ- 600 |
ПРУ- 700 |
|
Условный проход DN |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
|
Рабочее давление PN, МПа (кгс/см2) |
0,25 (2,5) |
|||||||
|
Габаритные и присоединительные размеры, мм, не более |
||||||||
|
L |
800 |
930 |
1100 |
1250 |
1420 |
1480 |
1600 |
1690 |
|
L1 |
300 |
350 |
380 |
380 |
565 |
625 |
705 |
730 |
|
H |
300 |
340 |
390 |
450 |
550 |
650 |
650 |
650 |
|
D |
280 |
335 |
405 |
460 |
580 |
710 |
840 |
910 |
|
D1 |
240 |
295 |
355 |
410 |
525 |
650 |
770 |
840 |
|
d |
22 |
22 |
26 |
26 |
30 |
33 |
36 |
39 |
|
n |
8 |
12 |
12 |
12 |
16 |
20 |
20 |
24 |
|
D2 |
240 |
295 |
355 |
410 |
525 |
650 |
770 |
840 |
|
D3 |
280 |
335 |
405 |
460 |
580 |
710 |
840 |
910 |
|
d1 |
22 |
22 |
26 |
26 |
30 |
33 |
36 |
39 |
|
n1 |
8 |
12 |
12 |
12 |
16 |
20 |
20 |
24 |
|
B |
140 |
152 |
165 |
178 |
216 |
230 |
267 |
292 |
Пример обозначения устройства при заказе:
ПРУ-150 УХЛ ТУ 3689-004-26834151-2016,
где ПРУ – устройство приемо-раздаточное;
150 – условный проход устройства;
УХЛ – климатическое исполнение.
